最近中文字幕完整版免费高清,一个人免费观看视频www中文,最近的中文字幕在线看视频,亚洲欧美熟妇综合久久久久 ,最近中文字幕2019视频1

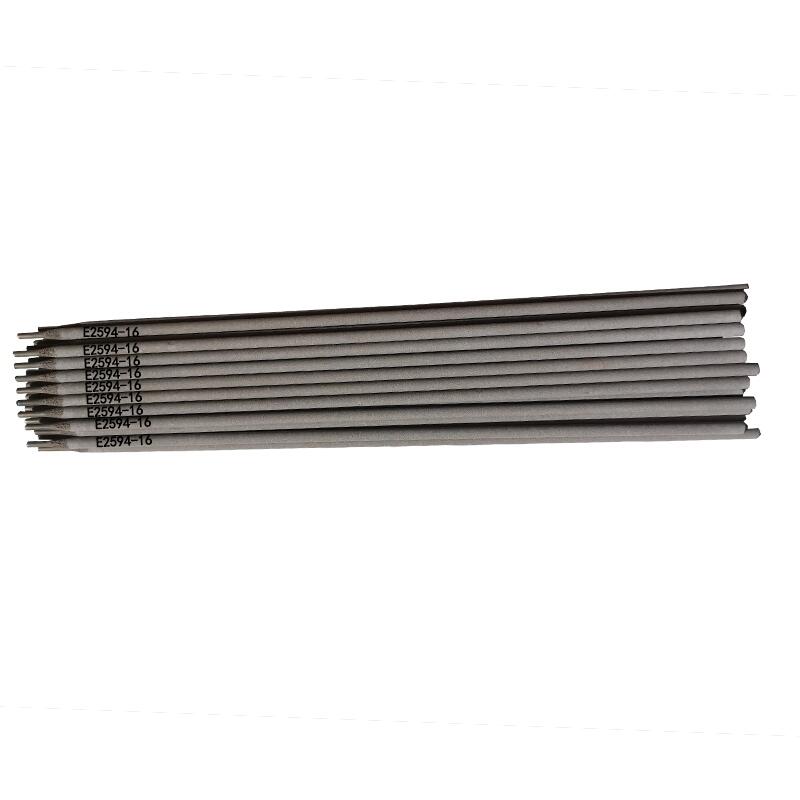

E2507雙相不銹鋼電焊條 E2594-16不銹鋼焊條
符合：GB/T983 E2594-16
   AWS E2594-16

說(shuō)明：E2594-16鐵素體-奧氏體雙相不銹鋼焊條，鈦鈣型藥皮，焊條具有良好的焊接工藝性能。熔敷金屬為鐵素體與奧氏體兩相組織，其中鐵素體含量為 40-60％。因熔敷金屬中碳含量低，且含有鉬、氮元素，熔敷金屬具有良好的耐蝕性，尤其耐蝕性和應(yīng)力腐蝕性能極為突出。
用途：主要用于含銅的 2205 和 2507 雙相不銹鋼焊接。
熔敷金屬化學(xué)成分：

	C	Mn	Si	S	P	Cr	Ni	Mo	Cu	N	鐵素體
標(biāo)準(zhǔn)值	0.04	0.5-2.0	1.0	0.03	0.04	24 -27	8.5-10.5	3.5-4.0	0.75	0.20-0.30	-
一 例	0.025	1.15	0.75	0.015	0.02	25.05	8.9	3.61	0.04	0.24	--

熔敷金屬力學(xué)性能

	抗拉強(qiáng)度 Rm(MPa)	延伸率 A()
標(biāo)準(zhǔn)值	760	13
一 例	870	20.5

焊條規(guī)格及參考電流（DC+或AC）

焊條直徑(mm）		2.5	3.2	4.0	5.0
焊條長(zhǎng)度(mm）		250	350	350	350
電流范圍（A）	平焊	60-80	90-110	120-160	150-200
	立、仰焊	50-70	80-100	100-150

注意事項(xiàng):
1. 焊前焊條使用前須經(jīng)須經(jīng)350烘焙1小時(shí)，隨烘隨用。
2. 焊前必須對(duì)焊件清除鐵銹、油污、水分等不潔物。
3. 焊接時(shí)盡量保持小電流、短弧操作。
